前情提要
我们组开发并维护的一个Linux上的服务，最近突然被隔壁团队测试同事发现会导致他们的业务进程启动不了。经过排查发现由于我们的服务是由systemd管理的，并且通过systemd的配置项来限制了服务整体的cpu和内存资源，这样在服务启动后会在 /sys/fs/cpu,cpuacct 目录下生成一个 system.slice 目录，这个目录下又会产生所有systemd管理的服务单元(service/unit)及其对应的cgroup文件，其中 cpu.rt_runtime_us 文件生成时会写入默认值0，这就导致限制了所有服务单元的实时进程无法分配到cpu时间，从而实时进程无法启动。
CGroup
cgroups(Control Groups) 是 linux 内核提供的一种机制，这种机制可以根据需求把一系列系统任务及其子任务整合(或分隔)到按资源划分等级的不同组内，从而为系统资源管理提供一个统一的框架。简单说，cgroups可以限制、记录任务组所使用的物理资源。
关于cgroup更细致的介绍可以参考官方文档。
那么systemd为什么又会和cgroup扯上关系呢？ 简答来说 cgroups 的能力有两个：层级结构(A)和资源控制(B)。首先 cgroups 是以层级结构组织并标识进程的一种方式，同时它也是在该层级结构上执行资源限制的一种方式。我们简单的把 cgroups 的层级结构称为 A，把 cgrpups 的资源控制能力称为 B。
层级结构对于systemd来说是必须的，但资源控制是可选的。在系统启动阶段，systemd 会把支持的 controllers (subsystem 子系统)挂载到默认的 /sys/fs/cgroup/ 目录下面：
例如，/sys/fs/cgroup/cpu,cpuaccu/ 是cpu控制子系统，/sys/fs/cgroup/memory/ 是内存控制子系统
正常情况下 /sys/fs/cgroup/cpu,cpuaccu/ 目录的内容如下：
其中 cpu.rt_period_us 以微秒为单位，指定cgroup对CPU资源访问重新分配的频率，cpu.rt_runtime_us 同样以微秒为单位，指定在一个重新分配的时间区间中，此cgroup中的任务对CPU资源连续访问的最大时间。上图中的配置即表示，在1秒内，root cgroup 中的所有任务对CPU连续访问的最大时间是950ms。
什么是FIFO进程
linux的进程调度有三种策略：
- SCHED_FIFO：先进先出实时策略，相同优先级的线程按到达顺序排队。
- SCHED_RR：简单的轮循实时调度，所有优先级相同的线程依次获得CPU时间
- SCHED_OTHER：分时调度，是完全公平调度（CFS）的实现
其中 SCHED_FIFO 和 SCHED_RR 都是实时进程的调度策略，linux中实时进程的优先级(0-99)都比普通进程的优先级(100-139)高，且直到进程退出之前始终是活动进程。前面提到的 cpu.rt_runtime_us 就是用来限制 cgroup 中实时进程对cpu的占用， cpu.rt_runtime_us=-1 可以使当前cgroup中的实时进程运行不受限制。但是这样可能导致在进程出现严重故障时os无法分到CPU时间片进行恢复，影响系统稳定性。
如何使用systemd限制service的资源占用
现在使用go实现一个 my-cgroup.service 服务，可以借助github.com/kardianos/service开源库来实现，代码中只有一个死循环：
package main
import (
"fmt"
"os"
"github.com/kardianos/service"
)
type SystemService struct{}
func (ss *SystemService) Start(s service.Service) error {
fmt.Println("coming Start.......")
go ss.run()
return nil
}
func (ss *SystemService) run() {
fmt.Println("coming run.......")
for {
}
}
func (ss *SystemService) Stop(s service.Service) error {
fmt.Println("coming Stop.......")
return nil
}
func main() {
fmt.Println("service.Interactive()---->", service.Interactive())
svcConfig := &service.Config{
Name: "my-cgroup",
DisplayName: "custom service",
Description: "this is github.com/kardianos/service test case",
}
ss := &SystemService{}
s, err := service.New(ss, svcConfig)
if err != nil {
fmt.Printf("service New failed, err: %v\n", err)
os.Exit(1)
}
if len(os.Args) > 1 {
err = service.Control(s, os.Args[1])
if err != nil {
fmt.Printf("service Control 111 failed, err: %v\n", err)
os.Exit(1)
}
return
}
// 默认 运行 Run
err = s.Run()
if err != nil {
fmt.Printf("service Control 222 failed, err: %v\n", err)
os.Exit(1)
}

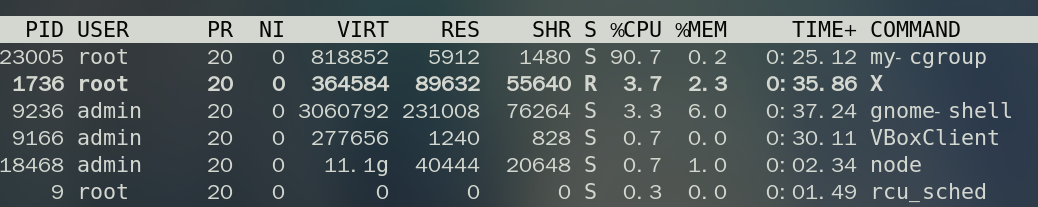

}服务启动后观察cpu使用情况如下：
此时查看 /sys/fs/cgroup/cpu,cpuaccu/ 目录下是没有 system.slice 目录的。 可以使用systemctl set-property来限制其CPU:

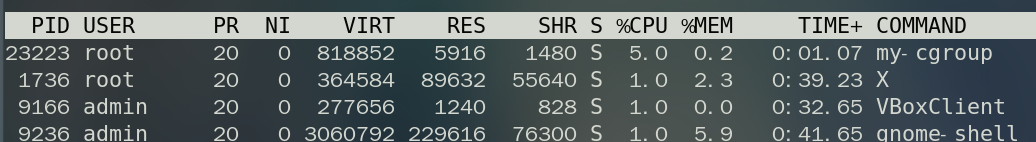

systemctl set-property my-cgroup.service CPUQuota=5%代码不变，重启服务后可以看到进程对应的cpu占用被限制到了5%以下：

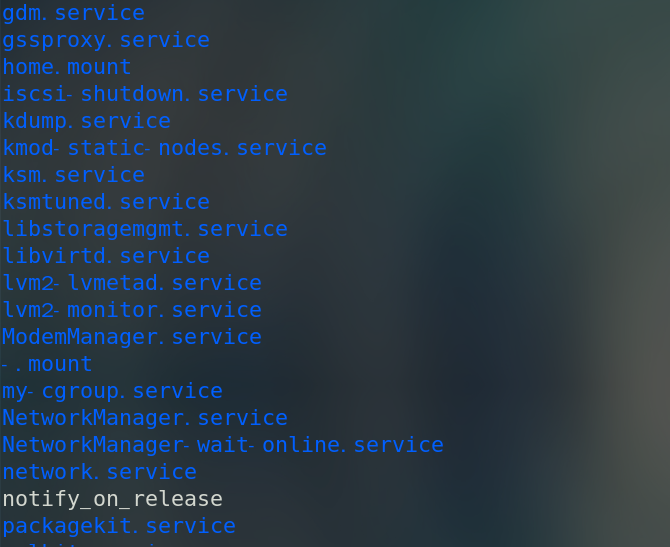

同时可以看到 /sys/fs/cgroup/cpu,cpuaccu/ 目录下多了 system.slice 目录，但是 system.slice 目录下除了刚创建的 my-cgroup 之外，还多了其他许多目录：
同时可以看到 system.slice/cpu.rt_runtime_us 的值为0，也就是说整个system.slice子cgroup中的实时进程无法分配到cpu时间，也就无法启动了。
但是为什么在限制cpu之前 /sys/fs/cgroup/cpu,cpuaccu/ 目录下没有 system.slice 目录，而限制cpu之后 /sys/fs/cgroup/cpu,cpuaccu/ 目录下出现了 system.slice 目录，并且 system.slice 目录中同时多了很多其他的 .service目录呢？
因为 systemctl set-property 限制资源本质上也是通过cgroup实现的，同时由于我们创建的 my-cgroup 是system管理的，所以会在root cgroup下生成system.slice目录，同时systemd会创建所有的受其管理的服务单元，并且生成此cgroup的cpu相关文件，其中 cpu.rt_runtime_us 的内容是默认值0。同时由于cgroup的层级结构，就会导致 system.slice 中所有子cgroup中的实时进程无法获取到cpu时间。
解决方案：
方案一
既然是由于cgroup的 cpu.rt_runtime_us=0 导致实时进程无法启动，那我把这个值改为大于0不就好了？ 这当然是最简单的方法，但是因为cgroup的层级结构原因，需要满足所有子cgroup的 cpu.rt_runtime_us 之和不能超过其父cgroup对应的值，同时由于root cgroup也就是 /sys/fs/cgroup/cpu,cpuaccu/ 下可能会有多个子cgroup，在不了解各子cgroup实时进程对cgroup需求的情况下修改，可能也会存在问题。因此这种方法不太建议。
方案二
虽然创建的 my-cgroup.service 是一个system服务，但是我们也可以不使用systemd来限制其资源，而是直接使用cgroup来限制其cpu等资源。具体来说，可以分为以下步骤：
- 启动服务主进程
- 在root cgroup下创建一个子cgroup
- 将服务主进程加入到cgroup中
这样自己通过cgroup来限制服务资源占用，就不会在 /sys/fs/cgroup/cpu,cpuaccu/ 目录下创建 system.slice 目录，也就不会影响到systemd管理的其他服务单元的实时进程了。
注意
如果服务单元主进程还会拉起子进程，需要在启动子进程之前将主进程加入到创建的cgroup中去，这样才能使所有启动的子进程继承主进程的cgroup配置，从而使整个服务单元的资源被限定到设置的值以内。
